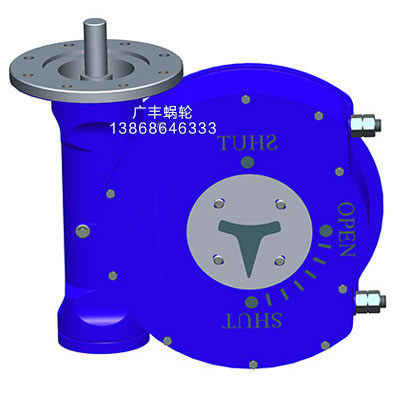

蝸輪廣豐蝸輪廠家介紹蝸輪強度計算

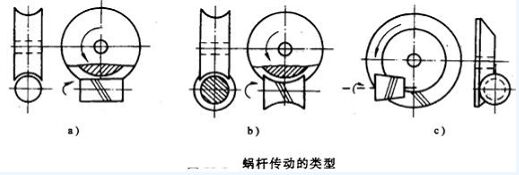

蝸輪蝸輪廠家介紹蝸輪齒面接觸疲勞強度計算公式和斜齒圓柱齒輪相似，也是以節點嚙合處的相應參數歹徒赫茲公式導出的。

當用青銅蝸輪和鋼蝸桿配用時，蝸輪齒面接觸疲勞強度校核公式為：點擊瀏覽下一頁

設計公式為：

K為載荷系數，一般取K=1.1～1.3。當載荷平穩，蝸桿圓周速度小于3m/s，7級以上精度時取小值，否則取大值。

§6.5蝸桿傳動的效率、潤滑及熱平衡計算

一、蝸輪傳動效率

閉式蝸桿傳動的總效率包括：輪齒嚙合效率、軸承摩擦效率（0.98～0.995）和攪油損耗效率（0.96～0.99），即：

當蝸桿主動時，可近似按螺旋副的效率點擊瀏覽下一頁

閉式傳動，當z1＝1時，點擊瀏覽下一頁＝0.7～0.75；當z1＝2時，點擊瀏覽下一頁＝0.75～0.82；當z1＝4時，＝0.87～0.92；自鎖時點擊瀏覽下一頁<0.5

開式傳動，當z1＝1、2時，＝0.6～0.7；

二、潤滑

由于蝸桿傳動時的相對滑動速度大、效率低、發熱量大，故潤滑特別重要。

對于閉式蝸桿傳動，根據工作條件和滑動速度參考表格中推薦值選定潤滑油和潤滑方式。當采用油池潤滑時，在攪油損失不大的情況下，應有適當?shù)挠土?，以利于形成動壓油膜，且有助于散熱。對于下置式或?cè)置式蝸桿傳動，浸油深度應為蝸桿的一個齒高；當蝸桿圓周轉速大于4m/s時，為減少攪油損失，常將蝸桿上置，其浸油深度約為蝸輪外徑的三分之一。

三、蝸輪熱平衡計算

由于蝸輪蝸桿傳動效率較低，發熱量大，潤滑油溫升增加，粘度下降，潤滑狀態惡劣，導致齒面膠合失效。所以對連續運轉的蝸桿傳動必須作熱平衡計算。一般?。?.5～17.5W/(m2·
