蝸輪蝸桿傳動
蝸桿傳動是用來傳遞空間交錯軸之間的運動和動力的。最常用的是軸交角∑=90°的減速傳動。蝸桿傳動能得到很大的單級傳動比，在傳遞動力時，傳動比一般為5~80，常用15~50；在分度機構中傳動比可達300，若只傳遞運動，傳動比可達1000。蝸輪蝸桿傳動工作平穩無噪音。
蝸桿反行程能自鎖。 重點學習內容 本章中阿基米德蝸桿傳動的失效形式、設計參數、受力分析、材料選擇、強度計算、傳動效率等為重點學習內容。對熱平衡計算、潤滑方法、蝸桿蝸輪結構等也應

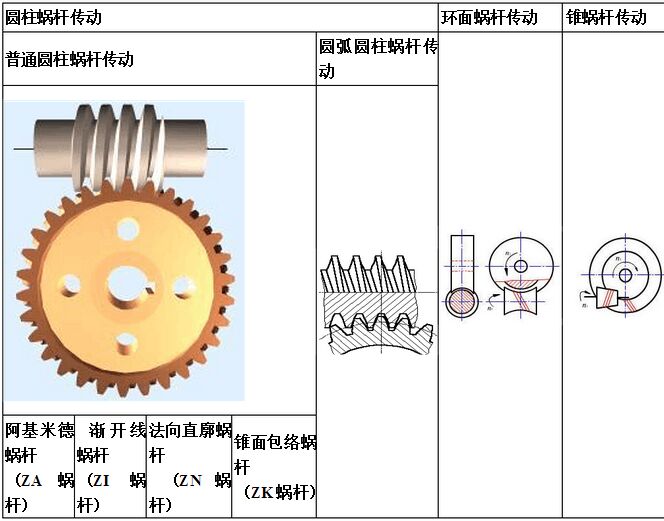

一、蝸桿傳動的類型
與上述各類蝸桿配對的蝸輪齒廓，完全隨蝸桿的齒廓而異。蝸輪一般是在滾齒機上用滾刀或飛刀加工的。為了保證蝸桿和蝸輪能正確嚙合，切削蝸輪的滾刀齒廓，應與蝸桿的齒廓一致；深切時的中心距，也應與蝸桿傳動的中心距相同。
圓柱蝸桿傳動
通圓柱蝸桿傳動
阿基米德蝸桿這種蝸桿，在垂直于蝸桿軸線的平面(即端面)上，齒廓為阿基米德螺旋線，在包含軸線的平面上的齒廓(即軸向齒廓)為直線，其齒形角α0=20°。它可在車床上用直線刀刃的單刀(當導程角γ≤3°時)或雙刀(當γ>3°時)車削加工。安裝刀具時，切削刃的頂面必須通過蝸桿的軸線。這種蝸桿磨削困難，當導程角較大時加工不便。
